什么是電子元件
本文主要是介紹電子元器件符號大全。電子元件（electronic component），是電子電路中的基本元素，通常是個別封裝，并具有兩個或以上的引線或金屬接點。電子元件須相互連接以構成一個具有特定功能的電子電路，例如：放大器、無線電接收機、振蕩器等，連接電子元件常見的方式之一是焊接到印刷電路板上。電子元件也許是單獨的封裝（電阻器、電容器、電感器、晶體管、二極管等），或是各種不同復雜度的群組，例如：集成電路（運算放大器、排阻、邏輯門等）。
電子元器件符號大全解析
電路圖是說明模擬電子電路工作原理的，它用各種圖形符號表示電阻器、電容器、開關、晶體管等實物，用線條把元器件和單元電路按工作原理的關系連接起來。
（一）電子元器件符號大全-電阻器與電位器
符號詳見圖 ① 所示，其中：
（a）表示一般的阻值固定的電阻器；
（b）表示半可調或微調電阻器；
（c）表示電位器；
（d）表示帶開關的電位器。
電阻器的文字符號是“ R ”，電位器是“ RP ”，即在 R 的后面再加一個說明它有調節功能的字符“ P ”。
在某些電路中，對電阻器的功率有一定要求，可分別用圖 1 中、（f）、（g）、（h）所示符號來表示。
（二）電子元器件符號大全-幾種特殊電阻器的符號
第 1 種是熱敏電阻符號，熱敏電阻器的電阻值是隨外界溫度而變化的。有的是負溫度系數的，用 NTC 來表示；有的是正溫度系數的，用 PTC 來表示。它的符號見圖（ i ），用 θ 或 t° 來表示溫度。它的文字符號是“ RT ”。
第 2 種是光敏電阻器符號，見圖 1 （ j ），有兩個斜向的箭頭表示光線。它的文字符號是“ RL ”。
第 3 種是壓敏電阻器的符號。壓敏電阻阻值是隨電阻器兩端所加的電壓而變化的。符號見圖 1 （k），用字符 U 表示電壓。它的文字符號是“ RV ”。
這三種電阻器實際上都是半導體器件，但習慣上我們仍把它們當作電阻器。
第 4 種特殊電阻器符號是表示新近出現的保險電阻，它兼有電阻器和熔絲的作用。
當溫度超過 500℃ 時，電阻層迅速剝落熔斷，把電路切斷，能起到保護電路的作用。它的電阻值很小，目前在彩電中用得很多。它的圖形符號見圖 1 （1），文字符號是“ R F ”。
（三）電子元器件符號大全-電容器的符號

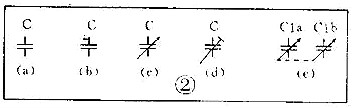

詳見圖 ② 所示，其中：
（a）表示容量固定的電容器；
（b）表示有極性電容器，例如各種電解電容器；
（c）表示容量可調的可變電容器；
（d）表示微調電容器；
（e）表示一個雙連可變電容器。電容器的文字符號是 C 。
（四）電子元器件符號大全-電感器與變壓器的符號

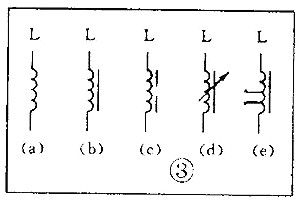

電感線圈在電路圖中的圖形符號見圖 ③ 。其中：
（a）是電感線圈的一般符號；
（b）是帶磁芯或鐵芯的線圈；
（c）是鐵芯有間隙的線圈；
（d）是帶可調磁芯的可調電感；
（e）是有多個抽頭的電感線圈；
電感線圈的文字符號是“ L ”。

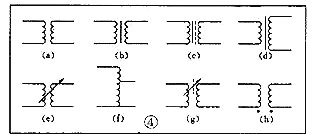

變壓器的圖形符號見圖 ④ ，其中：
（a）是空芯變壓器；
（b）是滋芯或鐵芯變壓器；
（c）是繞組間有屏蔽層的鐵芯變壓器；
（d）是次級有中心抽頭的變壓器；
（e）是耦合可變的變壓器；
（f）是自耦變壓器；
（g）是帶可調磁芯的變壓器；
（h）中的小圓點是變壓器極性的標記。
（五）電子元器件符號大全-送話器、拾音器和錄放音磁頭的符號
送話器的符號見圖 ⑤（ a ）（ b ）（ c ），其中：
（a）為一般送話器的圖形符號；
（b）是電容式送話器；
（c）是壓電晶體式送話器的圖形符號。
送話器的文字符號是“ BM ”。
拾音器俗稱電唱頭。圖 ⑤（d）是立體聲唱頭的圖形符號，它的文字符號是“ B ”；
圖 ⑤（e）是單聲道錄放音磁頭的圖形符號。如果是雙聲道立體聲的，就在符號上加一個“ 2 ”字，見圖。
（六）電子元器件符號大全-揚聲器、耳機的符號
揚聲器、耳機都是把電信號轉換成聲音的換能元件。耳機的符號見圖 ⑤（g）。它的文字符號是“ B E ”。揚聲器的符號見圖 ⑤（h），它的文字符號是“ BL ”。
（七）電子元器件符號大全-接線元件的符號
電子電路中常常需要進行電路的接通、斷開或轉換，這時就要使用接線元件。接線元件有兩大類：一類是開關；另一類是接插件。
1、開關的符號
在機電式開關中至少有一個動觸點和一個靜觸點。當我們用手扳動、推動或是旋轉開關的機構，就可以使動觸點和靜觸點接通或者斷開，達到接通或斷開電路的目的。
動觸點和靜觸點的組合一般有 3 種：
a. 動合（常開）觸點，符號見圖 ⑥（a）；
b. 動斷（常閉）觸點，符號見圖 ⑥（b）；
c. 動換（轉換）觸點，符號見圖 ⑥（c）。
一個最簡單的開關只有一組觸點，而復雜的開關就有好幾組觸點。
開關在電路圖中的圖形符號見圖 ⑦ ，其中：
（a）表示一般手動開關；
（b）表示按鈕開關，帶一個動斷觸點；
（c）表示推拉式開關，帶一組轉換觸點；圖中把扳鍵畫在觸點下方，表示推拉的動作；
（d）表示旋轉式開關，帶 3 極同時動合的觸點；
（e）表示推拉式 1×6 波段開關；
（f）表示旋轉式 1×6 波段開關的符號。
開關的文字符號用“ S ”，對控制開關、波段開關可以用“ SA ”，對按鈕式開關可以用“ SB ”。
2、接插件的符號

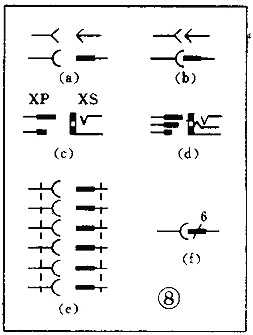

接插件的圖形符號見圖 ⑧ ，其中：
（a）表示一個插頭和一個插座，（有兩種表示方式）左邊表示插座，右邊表示插頭；
（b）表示一個已經插入插座的插頭；
（c）表示一個 2 極插頭座，也稱為 2 芯插頭座；
（d）表示一個 3 極插頭座，也就是常用的 3 芯立體聲耳機插頭座；
（e）表示一個 6 極插頭座；
為了簡化也可以用圖表示，在符號上方標上數字 6 ，表示是 6 極。接插件的文字符號是 X 。為了區分，可以用“ XP ”表示插頭，用“ XS ”表示插座。
（八）電子元器件符號大全-繼電器的符號

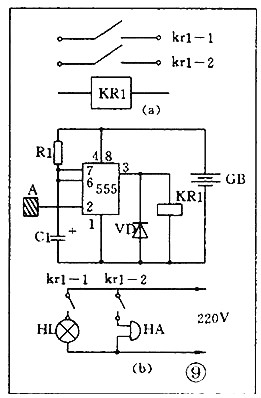

因為繼電器是由線圈和觸點組兩部分組成的，所以繼電器在電路圖中的圖形符號也包括兩部分：一個長方框表示線圈；一組觸點符號表示觸點組合。當觸點不多電路比較簡單時，往往把觸點組直接畫在線圈框的一側，這種畫法叫集中表示法，如圖 ⑨（a）。當觸點較多而且每對觸點所控制的電路又各不相同時，為了方便，常常采用分散表示法。就是把線圈畫在控制電路中，把觸點按各自的工作對象分別畫在各個受控電路里。這種畫法對簡化和分析電路有利。但這種畫法必須在每對觸點旁注上繼電器的編號和該觸點的編號，并且規定所有的觸點都應該按繼電器不通電的原始狀態畫出。圖 ⑨（b）是一個觸摸開關。
當人手觸摸到金屬片 A 時， 555 時基電路輸出（ 3 端）高電位，使繼電器 KR1 通電，觸點閉合使燈點亮使電鈴發聲。555 時基電路是控制部分，使用的是 6 伏低壓電。電燈和電鈴是受控部分，使用的是 220 伏市電。
繼電器的文字符號都是“ K ”。有時為了區別，交流繼電器用“ KA ”，電磁繼電器和舌簧繼電器可以用“ KR ”，時間繼電器可以用“ KT ”。
（九）電子元器件符號大全-電池及熔斷器符號

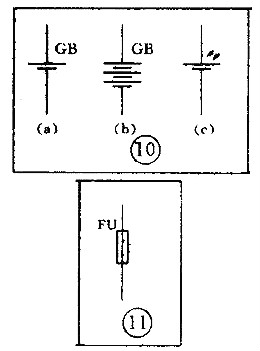

電池的圖形符號見圖 ⑩ （a）。長線表示正極，短線表示負極，有時為了強調可以把短線畫得粗一些；圖 ⑩（b）是表示一個電池組。有時也可以把電池組簡化地畫成一個電池，但要在旁邊注上電壓或電池的數量；圖 ⑩（c）是光電池的圖形符號。電池的文字符號為“ GB ”。熔斷器的圖形符號見圖11，它的文字符號是“ FU ”。
（十）電子元器件符號大全-二極管、三極管符號
半導體二極管在電路圖中的圖形符號見圖 13 ，其中：
（a）為一段二極管的符號，箭頭所指的方向就是電流流動的方向，就是說在這個二級管上端接正，下端接負電壓時它就能導通；
（b）是穩壓二極管符號；
（c）是變容二極管符號，旁邊的電容器符號表示它的結電容是隨著二極管兩端的電壓變化的；
（d）是熱敏二極管符號；
（e）是發光二極管符號，用兩個斜向放射的箭頭表示它能發光；
（f）是磁敏二極管符號，它能對外加磁場作出反應，常被制成接近開關而用在自動控制方面。
二極管的文字符號用“ V ”，有時為了和三極管區別，也可能用“ VD ”來表示。

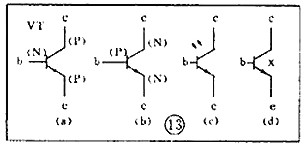

由于 PNP 型和 NPN 型三極管在使用時對電源的極性要求是不同的，所以在三極管的圖形符號中應該能夠區別和表示出來。
圖形符號的標準規定：只要是 PNP 型三極管，不管它是用鍺材料的還是用硅材料的，都用圖 13（a）來表示；
同樣，只要是 NPN 型三極管，不管它是用鍺材料還是硅材料的，都用圖 13（b）來表示；
圖 13（c）是光敏三極管的符號；
圖 13（d）表示一個硅 NPN 型磁敏三極管。
（十一）電子元器件符號大全-晶閘管、單結晶體管、場效應管的符號
晶閘管是晶體閘流管或可控硅整流器的簡稱，常用的有單向晶閘管、雙向晶閘管和光控晶閘管，它們的符號分別為圖14中的（b）（c）。晶閘管的文字符號是“ VS ”。
單結晶體管的符號見圖15 。
利用電場控制的半導體器件，稱為場效應管，它的符號如圖16所示。
其中表示 N 溝道結型場效應管，（b）表示 N 溝道增強型絕緣柵場效應管，（c）表示 P 溝道耗盡型絕緣柵場效應管。
它們的文字符號也是“ VT ”。
