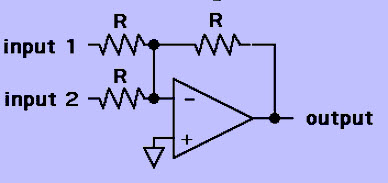

求和放大器是一種電路，該電路的配置基于標準的反相運算放大器。該電路的名稱暗示了求和放大器，該求和放大器用于將許多i / ps上存在的電壓組合為單個o / p電壓。反相運算放大器具有施加到i / p端子的單個i / p電壓。如果我們在i / p端子上連接更多電阻，則每個輸入值都等于電阻的輸入。電阻的輸入將以另一個運算放大器電路結尾，該電路稱為求和放大器。
求和放大器
術語求和放大器也稱為加法器，用于將兩個信號電壓相加。電壓加法器的電路非常簡單，可以將許多信號加在一起。這些放大器被廣泛用于電子電路中。例如，在精密放大器上，您必須添加一個小電壓以終止運算放大器的失調誤差。音頻混合器是另一個示例，可以在將混合信號發送到記錄器之前，將各個通道的波形加在一起。您可以添加或更改i / p或增益，而不會弄亂增益的i / ps。只是想起反相求和放大器的電路會改變輸入信號。
求和放大器
求和放大器
求和放大器電路

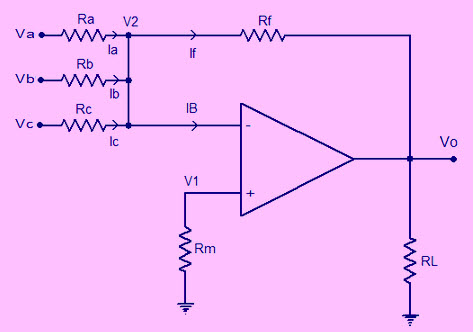

求和放大器電路如下所示。在下面的電路中，Va，Vb和Vc是輸入信號。這些輸入信號通過輸入電阻（如Ra，Rb和Rc）提供給運算放大器的反相端子。以上述方式，可以將輸入信號的數量提供給反相i / p。在此，Rf是反饋電阻，RL是負載電阻。運算放大器的非反相端子通過Rm電阻提供給接地端子。通過在節點V2上應用KCL，我們可以獲得以下方程式。
求和放大器電路
如果+ Ib = Ia + Ib + Ic
理想運算放大器的輸入電阻接近無窮大，因此我們可以忽略V2和Ib
如果= la + lb + lc
第一個等式可以寫成
（V2-V0）/ Rf = Va / Ra + Vb / Rb + Vc / Rc
忽略V2，我們可以得到以下等式
-V0 / Rf = Va / Ra + Vb / Rb + Vc / Rc
V0 = -Rf（Va / Ra + Vb / Rb + Vc / Rc）
V0 =-（Rf / Ra）/ Va +（Rf / Rb）Vb +（Rf / Rc）Vc
如果電阻Ra，Rb和Rc的值相同，則上式可寫為
Vo =（Va + Vb + Vc）X –（Rf / R）
如果R和Rf的值相似，則等式變?yōu)?/div>
V0 =-（Va + Vb + Vc）
求和放大器應用
求和放大器是一種多功能設備，用于組合信號。這些放大器直接添加信號或按比例縮放它們以適應一些預先安排的組合規則。
• 這些放大器用于混音器中，以相等的增益添加不同的信號
• 求和放大器的輸入端使用各種電阻來提供加權和。可用于將二進制數更改為AC（數模轉換器）中的電壓
• 該放大器用于施加直流偏置電壓和交流信號電壓。可以在LED調制電路中完成此過程，以將LED 保持在其線性工作范圍內。
基于求和放大器的音頻混合器
求和放大器是一種電路，用于在音頻混合應用中需要組合兩個或多個信號時相加。通過使用換能器 s，可以將來自各種音樂設備的聲音更改為精確的電壓電平，并將其作為i / p鏈接到求和放大器。這些不同的信號源將通過此放大器相加，并且相加后的信號被定向到音頻放大器。使用求和放大器的音頻混頻器的電路圖如下所示。
求和放大器的工作原理就像一個用于多個音頻通道的多通道音頻混合器。因為每個信號都是通過電阻器提供的，而另一端連接到GND端子，所以不會發生干擾。
基于求和放大器的DAC
DAC將施加到其輸入的二進制數據轉換為模擬電壓值。數模轉換主要用于諸如微型計算機之類的實時工業控制應用中。微型計算機的o / p是數字數據，需要將其更改為模擬電壓以驅動繼電器，執行器，電動機等。最簡單的DAC電路包括一個求和放大器以及一個加權電阻n / w。顯示了使用求和放大器的4位數字至模擬電路的電路圖。
