音響電路圖
1. 音響電路圖
音響電路圖原理

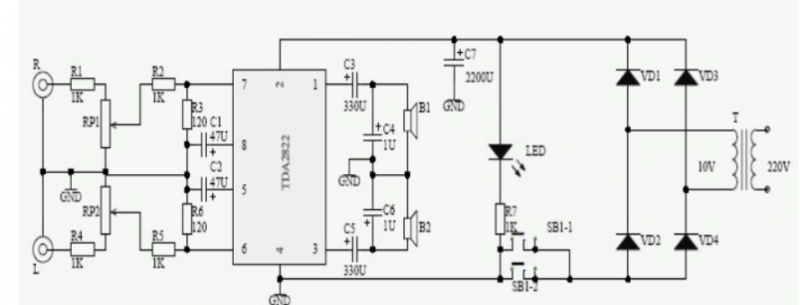

功放電路 TDA2822 是一片內部集成了雙路音頻功率放大器的集成電路，其工作電壓范圍是 1.8—15V，2 腳是電源輸入端，4 腳是公共接地端，7、8、1 腳分別是其中一路放大器的正 向輸入、反向輸入、輸出端，6、5、3 腳別是另一路放大器的正向輸入、反向輸入、輸出端， 芯片工作時兩個輸出端的電壓約等于 1/2 電源電壓，因此 C2、C5 作為輸出電容隔開直流電 避免燒壞喇叭；C4、C6 是用來調整輸出信號相移的，避免功放電路產生自激振蕩而損壞； C1、C2 為反向輸入端信號耦合電容，R2、R5 為輸入電阻，它決定了放大器的輸入阻抗。
音量控制電路 R、R4、RP1、RP2、R2、R5 組成音量控制電路，由圖中可知 R1、RP1 組成串聯 分壓電路當 RP1 的滑動臂改變位置時，其上的信號電壓隨之改變，經 R2 耦合至功放輸入 端，另一路原理也是一樣的。
AC-DC 電路 電路由變壓器 T 與二極管 VD1—VD4 組成，經 C7 濾波獲得功放電路所需的工作 電壓，變壓器由 220V 變?yōu)?10V 交流電，VD1—VD4 組成橋式整流電路，由于二極管正向 壓降約 0.7V 由此可知經 C7 濾波后電壓約等于（10-0.7-0.7）X1.414，符合 TDA2822 正常 工作電壓。 四、電源開關與指示燈電路 SB1 是電源開關，R7 與 LED 組成電源開起指示電路，按下開關時共犯電路的公 共接地端與橋式整流的負極輸出接通，電源通過 LED、限流電阻 R7 與接地端通，此時 LED 點亮，整機上電開始工作。
音響電路圖作用
現如今音視頻方面的發展對生活起到了非常重要的作用，特別是智能硬件行業中，音視頻以及連接技術（WIFI，藍牙等）都尤為重要。今天就講一下音箱的原理。音箱一般的作用就是對聲音信號的外放，通常有播放器過來的聲音外放和麥克風等信號的外放。
