IQ 在電源人的概念里是靜態電流的簡稱，其中的 I 代表的是電流即 Current，而 Q 則是 Quiescent 的首字母，與代表智商的 IQ 的來歷是不太一樣的。
舉個產品來做例子，RT9073 是一款靜態電流消耗只有 1µA 的低壓差線性穩壓器，它的靜態電流消耗在規格書中是這樣來表達的：
我很抱歉這個表格有這么多行，而我想展示的數據僅僅出現在最后的一行，這都是為了把第一行的內容一起展示出來才不得已而為之的，但由于多出來的那些行所表達的主要是對線性穩壓器來說也很重要的參數 Dropout Voltage 即輸入、輸出間的最小壓差，所以對有需要的讀者來說還是有意義的。

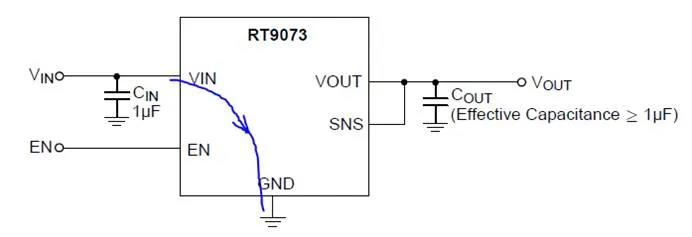

VCC Consumption Current 這個參數名稱說明了 IQ 的測試位置，但這個數據有時候也可以從 GND 端子上取得，所以有的地方也把這項參數稱為 Ground Current，因?yàn)楫?dāng) Test Conditions 中的負載電流 ILOAD = 0mA 的時候，這兩者其實是相等的，如下圖所示：
但是這個說法并不完善，因?yàn)?RT9073 是個多端元件，從 EN 端流入的電流也會經過 GND 回流，所以我們在 GND 端測量得到 GND 電流數據以后還需要將從 EN 端進入的電流數據排除以后才能得到靜態電流消耗的正確數據，而這又反過來讓我們意識到從 VCC 端測量 RT9073 靜態電流消耗的正確性和合理性。

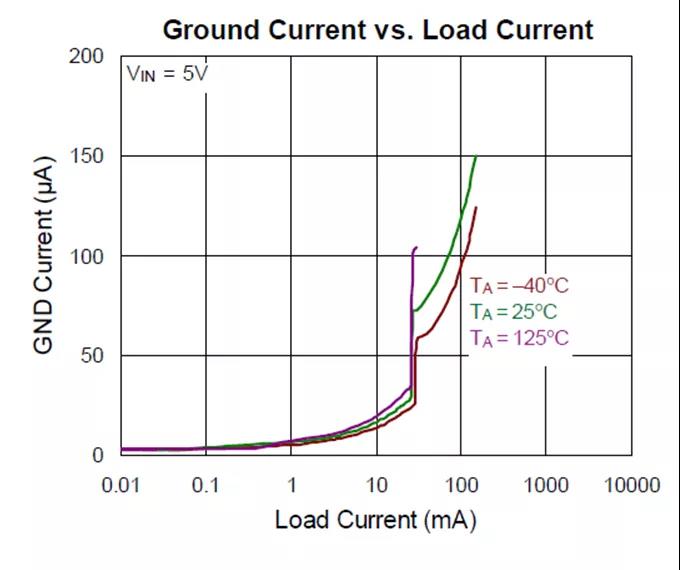

靜態電流 IQ 僅僅是表達了負載為 0 時 IC 本身的消耗，當負載電流增加了以后，IC 的消耗是會增加的，其數據如下圖所示：
這個圖里的電流就是用前面提到的 Ground Current 來表達的。如果我們在負載電流不為 0 時仍然從 VCC 端進行測量，其結果就會同時包含 Ground Current 和負載電流，需要經過一番計算以后才能得到 Ground Current。由于負載電流數據較大，Ground Current 數據較小，測量兩者所需的靈敏度和分辨率都有明顯的差異，比較起來還是直接測量 Ground Current 要更好些。
Ground Current 會隨著負載電流的增大而增大，但由于兩者之間的差異太大，大負載下的 Ground Current 對效率的影響并不算大。
對于電流消耗很低的應用來說，靜態電流 IQ 要很低是很重要的一項要求，這是因?yàn)樗芸赡軐﹄姵氐膲勖芯薮蟮挠绊憽?/div>
我最近接觸到一項名為 DDA （動態加密空間密集覆蓋蟻群模式）的無線通訊技術，它能在僅有不到 2µA 的電流消耗下維持長期可靠的工作，也能以時延 1s、功耗 0.23mAH 或時延 10s、功耗 0.026mAH 的超低功耗完成雙向?qū)崟r通訊，而且在 100 平方米的范圍內即可布置超過 100 個通訊節點，通信可靠性高達 99.9% 以上，可實現無基站環境下的自組網通信。對于類似這樣的應用來說，低靜態電流消耗的電源管理器件便顯得非常重要了，因?yàn)樵?2µA 的負載電流下 1µA 的靜態電流消耗便意味著其損耗高達 33.3%，這樣的損耗是很不合算的，而 DDA 的靜態消耗實際上還不到 2µA。
一般而言，開關模式電壓轉換器的電流消耗會比線性穩壓器的損耗大，但是通過精心的設計也可以將開關模式電源轉換器的損耗降下來，RT5707/A 便是這樣的例子，它們以特別設計的 HCOT 模式工作，既具有滯回式架構的低消耗特性，又具有 COT 架構的快速響應特性，其靜態電流消耗只有 360nA，僅為前面提到的低壓差線性穩壓器 RT9073 的三分之一左右，表現得非常優秀。

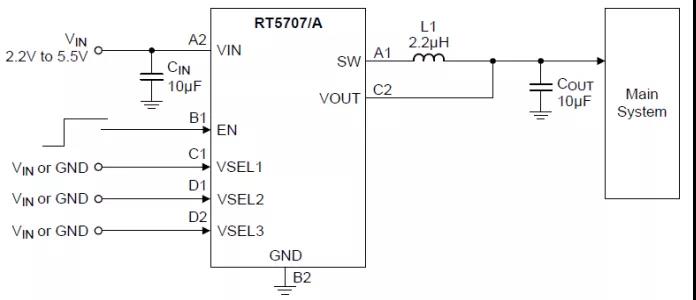

RT5707/A 的輸入電壓范圍為 2.2V~5.5V，連續負載能力為 600mA/400mA，峰值負載能力為 1A/0.5A，輸出電壓范圍為 1.2V~3.3V 和 0.7V~3.1V，僅需將其電壓設定端子 VSEL1/2/3 分別連接到 VIN 或 GND 即可實現其輸出電壓的設定，使用起來非常方便，不用擔心買錯了電壓值造成庫存問題，因?yàn)閾Q個項目又可以用了。而其轉換效率也特別高，最高可達 94%，完全無懼供電電壓和負載電壓之間的差異會在線性穩壓器上導致的功率損耗，用在像 DDA 這樣的應用中是非常合適的。如果你的應用需要低消耗的特性，不妨考慮一下使用 RT5707/A 的可能性，相信它是會讓你喜歡的。
