TDA2822的特點,TDA2822引腳功能與應用電路介紹
  • 發布時間:2021-11-11 17:47:15
  • 來源:
  • 閱讀次數:
TDA2822的特點,TDA2822引腳功能與應用電路介紹
TDA2822是雙通道單片功率放大集成電路,具有電路簡單、音質好、電壓范圍寬等特點,可工作于立體聲以及橋式放大(BTL)的電路形式下。通常在袖珍式盒式放音機(WALKMAN)、收錄機和多媒體有源音箱中作音頻放大器。本文將介紹其的特點、引腳功能、應用電路等等。
TDA2822
圖1 TDA2822
1.芯片特點
靜態電流小,交越失真也小
適用于單聲道橋式(BTL)或立體聲線路兩種工作狀態
采用雙列直插8 腳塑料封裝(DIP-8)和貼片式(SOP-8)封裝
電源電壓范圍寬(1.8~15V,TDA2822M),電源電壓低至1.8V時仍能工作
2.結構圖
TDA2822
圖2 TDA2822結構圖

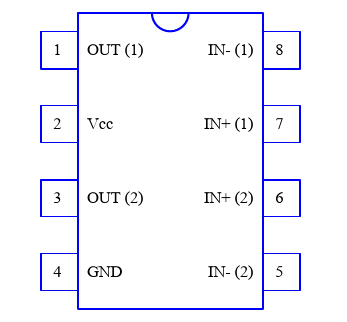

3.引腳配置
TDA2822
圖3 TDA2822引腳排列圖

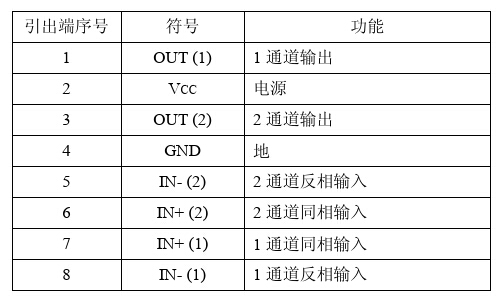

引腳功能表
TDA2822
4.工作電壓
tda2822的工作電壓分為兩種:一種3-6V;另一種9-12V。其實他的最低工作電壓可達1.8V。
5.最大額定值
TDA2822
6.應用電路

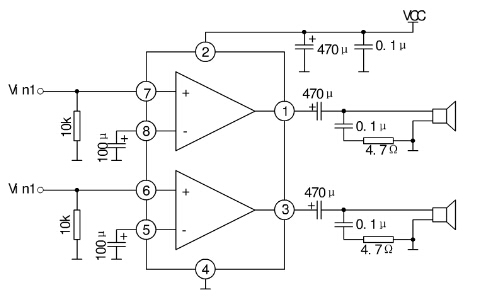

立體聲應用線路
TDA2822
圖4 Stereo立體聲功放的典型應用

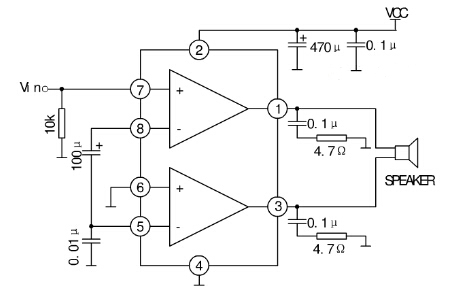

單聲道BTL應用線路
TDA2822
圖5 Bridge單聲道橋式(BTL)功放的典型應用
7.實例應用

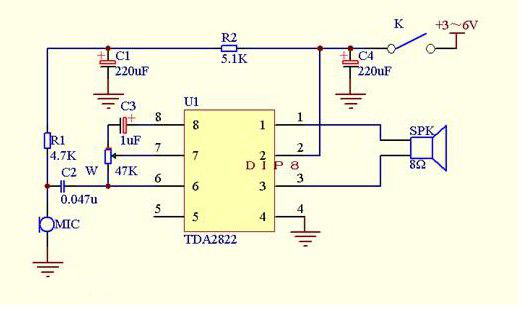

圖6是這款話筒功放電路,外圍元件少,制作簡單,音質卻出乎意料的好。采用一塊雙路音頻放大集成電路。其主要特點是效率高、耗電省,靜態工作電流典型值只有6mA左右,該集成電路的電壓適應能力強(1.8V~15VDC),即使在1.8V低電壓下使用,仍會有約 100mW的功率輸出,具體如圖所示。
TDA2822
圖6 話筒功放電路圖
工作原理
駐極體話筒MIC將拾取的聲音信號轉換成電信號后,經C2和W從U1的②腳引入,經U1音頻放大后,推動喇叭發音。本機接成BTL輸出電路,這對于改善音質,降低失真大有好處,同時輸出功率也增加了4倍,當3V供電時,其輸出功率為350mW。
