晶閘管簡介
晶閘管是在半導體二極管、三極管往后發現的一種新式的大功率半導體器材，它是一種可操控的硅整流元件，亦稱可控硅。
晶閘管的外形如圖所示，分為螺栓形峻峭板形兩種，螺栓形帶有螺栓的那一端是陽極A，它可與散熱器固定，另一端的粗引線是陰極K，細線是操控極（又稱門極）G，這種構造替換元件很便利，用于十0A以下的元件。
平板形，基地的金屬環是操控極G，離操控極遠的一面是陽極A，近的一面是陰極K，這種構造散熱作用比照好，用于200A以上的元件。

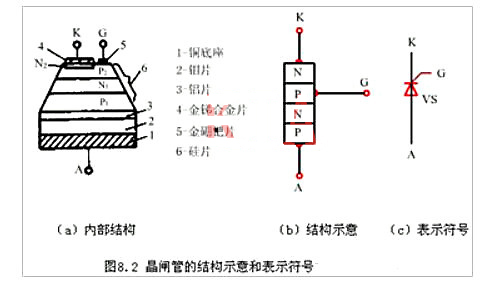

晶閘管是由四層半導體構成的。圖、（b）、（c）所示別離為螺栓形晶閘管的內部構造、晶閘管的構造暗示和標明符號。

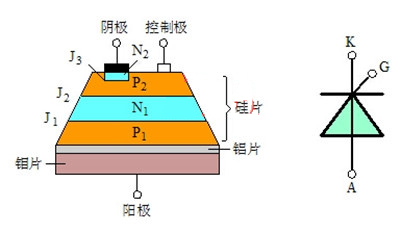

晶閘管的構造是由四層半導體資料疊成三個PN結，并在對應的半導體資料上引出了三個電極。這三個電極別離稱為：A-陽極，G-操控極，K-陰極。
在晶閘管的陽極和陰極之間加正向電壓而控制極不加電壓時，由于PN結J2為反向偏置，所以晶閘管不導通，即處于阻斷狀態；而當外加電壓極性相反時，由于J1和J3反向偏置，晶閘管仍然阻斷。
這兩種情況均相當于開關處于斷開狀態。如果在陽極和陰極之間加正向電壓的同時，在控制極與陰極之間也加上一個正向電壓，則晶閘管就由阻斷變?yōu)閷?dǎo)通，而且管壓降很小，約1V左右，相當于開關處于閉合狀態。可見，晶閘管相當于一個可以控制的單方向?qū)щ姷拈_(kāi)關。

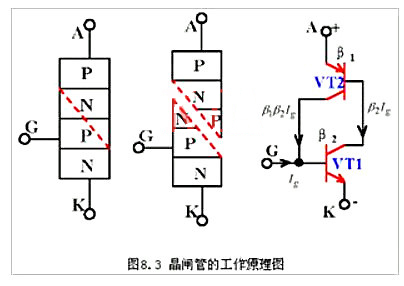

從晶閘管的內部構造剖析，能夠?qū)⒕чl管等效為以如圖所示辦法相聯接的NPN和PNP兩個三極管VT1、VT2。設三極管VT1和VT2的拓寬倍數別離為β1、β2。
當A－K間加正向電壓時：VT1、VT2正向偏置。若在G－K間施加正向電壓，則會在三極管VT1的基極發生初始觸發電流。
由于VT2和VT1之間各自的集電極和對方的基極相連， 經VT1拓寬后的電流回到VT2的基極，然后構成劇烈的電流正反響。晶閘管能在幾微秒的時刻內完畢導經進程。
當A-K間加反向電壓時： VT1、VT2反向偏置，不管G-K端為正或反向電壓。晶閘管不能導通。
通過試驗驗證，可得以下定論：
（1）正常狀況下，若操控極不加正向電壓，則不管陽極加正向電壓仍是反向電壓，晶閘管均不導通，這闡明晶閘管具有正、反向阻斷才調；
（2）晶閘管的陽極和操控極一同加正向電壓時才調使晶閘管導通，這是晶閘管導通有必要一同具有的兩個條件；
（3）在晶閘管導通往后，其操控極就失掉操控造用，欲使晶閘管康復阻斷狀況，有必要把陽極正向電壓下降到必定值（或斷開，或反向）。
（4）晶閘管導通后，兩只三極管豐滿導通，陽極與陰極間的管壓降為1V分配，而電源電壓簡直全有些配在負載電阻上。晶閘管的PN結可通過幾十安～幾千安的電流。晶閘管觸發導通的時刻為幾微秒。
