步進電機驅動器

步進驅動器是一種能夠?qū)㈦娮有盘?hào)轉化為機械運動的電力設備，它是一種能夠使步進電機產生定量角位移的裝置。它可以將控制信號轉換為旋轉步數，精度高，可控性好。

步進驅動器廣泛應用于數控機床、印刷機、織造機、包裝機、紡織機、醫療設備等各個領域。

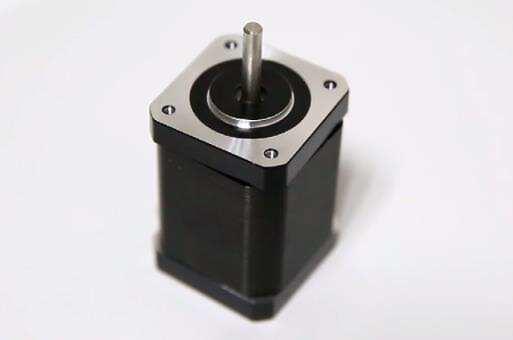

（電機驅動器）

（電機構造）

組成部分

步進電機控制系統由步進電機控制器、步進電機驅動器、步進電機三部分組成，步進電機控制器是指揮中心，它發出信號脈沖給步進電機驅動器，而步進電機驅動器把接收到信號脈沖脈沖轉化為電脈沖,驅動步進電機轉動，控制器每發出一個信號脈沖，步進電機就旋轉一個角度,它的旋轉是以固定的角度一步一步運行的。控制器可以通過控制脈沖數量來控制步進電機的旋轉角度，從而準確定位。通過控制脈沖頻率精確控制步進電機的旋轉速度。

步進電機驅動器的原理

它采用單極性直流電源供電。只要對步進電機的各相繞組按合適的時序通電，就能使步進電機步進轉動。

然而，步進電機不能直接接到工頻交流或直流電源上工作，而必須使用專用的步進電機驅動器，它有脈沖發生控制單元、功率驅動單元、保護單元等組成。驅動單元與步進電機直接耦合，也可以理解成步進電機微機控制器的功率接口。MCU相當于是控制電機的大腦，它向分立器件發送電機的步距角時間、轉動方向和重復次數等，而分立器件根據MCU發出的信號，將放大電壓和電流并將其發送至電機，從而驅動電機轉動。

有刷電機驅動核心電路H橋加上一些必要的外圍電路，共同組成直流有刷電機的驅動器。集成電路形式的H橋，一般用于中小功率。分立元件形式的H橋，通常用于大功率或者超大功率需求，主要由MOSFET或IGBT晶體管組成。MCU的引腳，無法直接驅動MOS管等元件，需要加上專用的MOS管驅動芯片。直流有刷電機驅動芯片L298N，內部集成了兩個H橋。L298N芯片，能夠驅動4.5V~46V、2A以下電機，電流峰值輸出達3A。實際應用中，不能通過交換電源線實現正轉和反轉的控制，可以用一個H橋電路來驅動電機。

從以上的作用可以看出，步進電機驅動器是一個非常重要的產品。因此選擇好的MOS管才能保證產品的質量。
