在電子電路的豐富世界里，開關二極管與整流橋是兩種極為關鍵且常見的元件，它們均源自二極管這一基礎元器件，卻在功能與應用場景上呈現出截然不同的特點。深入剖析這兩者的差異，對于工程師在電路設計過程中精準挑選元件具有舉足輕重的意義。

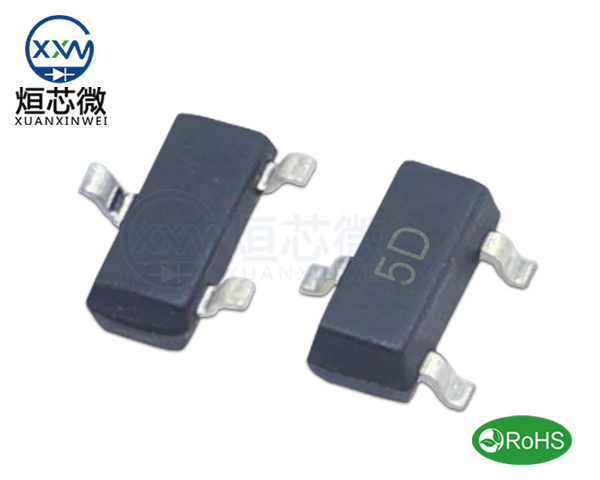

開關二極管詳解
開關二極管，正如其名，主要活躍在各類開關電路之中，其核心優勢在于迅猛的開關速度。這種二極管常被運用于通信、脈沖電路、射頻電路等頻率較高的領域。它能夠在轉瞬之間，從導通狀態無縫切換至關斷狀態，反之亦然，有時也被冠以高速二極管的稱號。在信號整流、過壓保護以及脈沖電路中的開關功能等方面，開關二極管都有著廣泛的應用。其開關特性尤為突出，使其在高頻、高速的工作環境中能夠迅速響應輸入信號的細微變化。

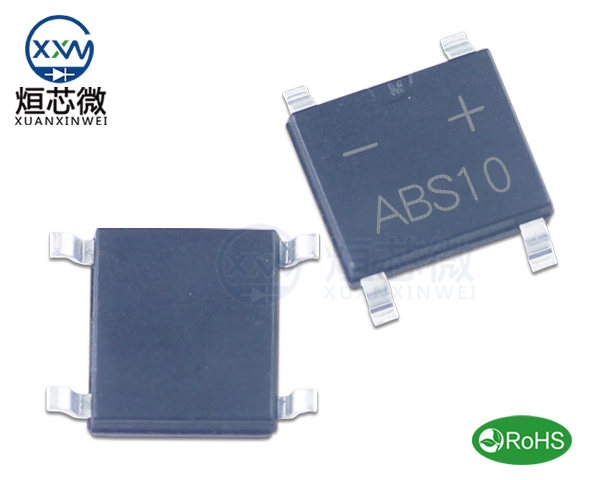

整流橋剖析
整流橋，由四個二極管巧妙組合而成的橋式電路，是將交流電轉化為直流電的電源電路中的關鍵角色。在直流電源、開關電源等電源模塊中，整流橋電路大顯身手。它的使命是將交流電源輸入的電壓轉變?yōu)槠交闹绷麟妷?，以滿足電子設備的用電需求。整流橋的工作原理依托于二極管的單向?qū)щ妼傩浴Ｍㄟ^橋式連接的四個二極管，在交流電源輸入電壓周期性變化時，二極管的導通狀態也隨之改變，確保無論輸入電壓的極性如何變化，輸出端均能穩定輸出直流電壓。
開關二極管與整流橋的差異
功能層面
開關二極管的核心職責是提供高速的開關功能，常被用于高頻信號整流以及開關電路。它在數字電路、射頻電路等需要快速響應信號的場景中大放異彩。而整流橋的主要使命是實現交流電到直流電的轉換，其工作頻率相對較低，多應用于低頻電源整流電路。
電路結構方面
開關二極管通常以單個二極管的形式出現，適用于一些追求單向?qū)щ娦缘暮唵坞娐?。它以成本低廉、結構簡潔且易于集成等優點受到青睞。相比之下，整流橋由四個二極管構成橋式結構，結構相對復雜，專為需要對交流信號進行整流的應用場合量身定制。
開關速度與工作頻率維度
開關二極管擁有極高的開關速度，是高速、高頻電路中的理想選擇。而整流橋內的二極管多用于低頻或直流應用，開關速度相對較慢，無法滿足快速切換的需求。開關二極管的工作頻率一般可達幾百兆赫茲以上，整流橋的工作頻率則通常在幾十赫茲到幾千赫茲的區間內。
電氣特性角度
開關二極管通常具備較低的正向壓降以及較快的反向恢復時間，能夠迅速應對電路中電流的波動，完美契合高速電路和信號處理的需求。整流橋的二極管在處理交流電時正向壓降較大，反向恢復時間也較長，因而并不適合高頻工作環境。
典型應用對比
開關二極管的應用場景
高頻信號整流，例如在射頻（RF）電路中的運用。
脈沖電路中的開關控制功能。
過壓保護電路的設計。
整流橋的應用領域
直流電源電路中承擔交流整流任務。
開關電源中整流環節的關鍵組成部分。
低頻交流到直流電壓轉換，常見于家用電器電源部分。
盡管開關二極管與整流橋同屬二極管的應用范疇，但它們在電路中的角色大相徑庭。開關二極管憑借其高速、高頻的開關特性，在信號處理和開關電路領域占據重要地位；而整流橋則依靠其獨特的橋式結構，為電源設計提供穩定可靠的交流轉直流整流功能，兩者各司其職，共同推動著電子技術的蓬勃發展。
