TVS二極管，又稱瞬態抑制二極管或瞬態電壓抑制器，是一種專為保護電子電路免受瞬態電壓（如靜電放電、電源浪涌等）損害而設計的電子元件。其主要參數對于選擇合適的TVS二極管以保護特定電路至關重要。以下是對TVS二極管主要參數的詳細闡述：
一、擊穿電壓（Breakdown Voltage，VBR?）
擊穿電壓是TVS二極管最重要的參數之一，表示在規定的電流條件下（通常為1mA），TVS二極管開始導通的電壓值。這個參數定義了二極管在正常工作時所能承受的最高電壓。選型時，TVS二極管的擊穿電壓應高于電路的工作電壓，但不能過高，以確保在過壓情況下能夠及時保護電路。
二、箝位電壓（Clamping Voltage，VC?）
箝位電壓是指當TVS二極管遭遇瞬態過電壓時，其將電壓限制在的最大值。它表示在大電流下，二極管能將電壓鉗制到的安全范圍，防止電路中的元件被損壞。選擇TVS二極管時，箝位電壓應盡量接近電路中允許的最大過壓值，以獲得最佳的保護效果。通常，箝位電壓與擊穿電壓之比稱為箝位因子（系數），其值一般在1.2～1.4之間。
三、額定工作電壓（Working Peak Reverse Voltage，VRWM?）
額定工作電壓指的是TVS二極管在反向工作時能夠長期承受的最大電壓。在電路的正常工作電壓范圍內，TVS二極管應該保持高阻抗?fàn)顟B(tài)，不進行導通。因此，VRWM?值通常應等于或稍大于電路的工作電壓。
四、峰值脈沖電流（Peak Pulse Current，IPP?）
峰值脈沖電流是指TVS二極管在指定的脈沖持續時間內可以承受的最大瞬態電流。這個參數通常由具體的測試波形（如8/20μs或10/1000μs）給出，表示在瞬態事件（如雷擊或電源浪涌）中，二極管能夠承受的電流容量。選型時，IPP?應能夠覆蓋電路可能遇到的最嚴重的瞬態電流，以確保二極管不因過載而損壞。
五、最大脈沖功率（Peak Pulse Power Dissipation，PPP?）
最大脈沖功率表示在特定脈沖波形下（如10/1000μs），TVS二極管能夠承受的最大功率。它直接與峰值脈沖電流和箝位電壓有關，反映了二極管在短時間內承受瞬態功率的能力。選擇時，應確保PPP?足夠大，以便在瞬態事件期間為電路提供足夠的保護。
六、反向漏電流（Reverse Leakage Current，IR?）
反向漏電流指的是在額定工作電壓下，TVS二極管的反向電流。一般情況下，TVS二極管應處于高阻抗?fàn)顟B(tài)，漏電流應非常小，以減少對電路的影響。漏電流過大可能意味著器件損壞或老化，因此這是一個需要注意的參數，尤其是在長時間運行的應用中。
七、結電容（Junction Capacitance，CJ?）
結電容是TVS二極管在反向偏置時表現出的電容值，尤其對于高速數據線保護應用來說非常重要。過大的電容會影響信號傳輸?shù)馁|(zhì)量，特別是在高速通信或RF應用中。因此，在設計高速電路時，需要選擇低結電容的TVS二極管，以減少信號失真。
八、響應時間
TVS二極管的響應時間指的是其從檢測到瞬態電壓到完全導通所需的時間。TVS二極管的響應速度非?？?，通常在皮秒級，這使它能夠在瞬態電壓事件發生的第一時間內保護電路。因此，選擇具有極快響應時間的TVS二極管有助于防止過壓對敏感元件造成損害。
九、封裝類型

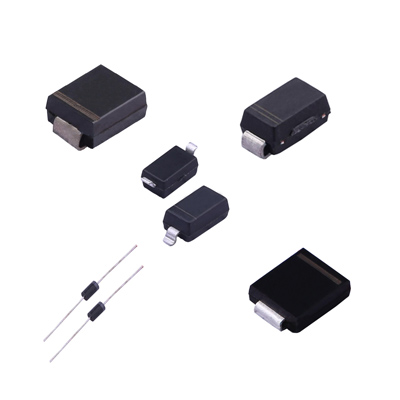

封裝類型也是TVS二極管的重要參數之一，尤其在需要節省空間的應用中。常見的封裝類型包括SMD（表面貼裝器件）和通孔封裝。選擇時，除了考慮電性能參數外，還需根據實際的PCB設計選擇合適的封裝類型，以確保TVS二極管可以適應電路板的布局和空間要求。
十、其他參數
除了上述主要參數外，TVS二極管還可能具有一些其他參數，如順向壓降（Forward Voltage Drop，VF?，僅單極性器件有此數據）、測試電流（Test Current，IT?，用于測試反向擊穿電壓的直流恒流電流）等。這些參數在特定應用場合下也可能成為選型的重要考慮因素。
十一、總結
TVS二極管的主要參數包括擊穿電壓、箝位電壓、額定工作電壓、峰值脈沖電流、最大脈沖功率、反向漏電流、結電容、響應時間、封裝類型等。在選擇合適的TVS二極管時，必須綜合考慮這些參數，并結合實際應用場景進行評估，以確保電路在面對瞬態電壓時能夠得到有效的保護。
