MOS管尖峰現象與應對策略介紹

在現代電子設備的電路設計中，MOS管作為核心元件之一，其性能穩定性對整體電路功能至關重要。然而，MOS管在工作時偶爾出現的電壓或電流尖峰現象，猶如電路中的“隱匿暗礁”，不僅會沖擊電路穩定性與可靠性，嚴重時更可致設備損壞。深入探究MOS管尖峰成因，對優化電路設計、強化設備運維有著不可估量的價值。本文將全方位解析MOS管尖峰產生的根源，并奉上實用的解決良策。

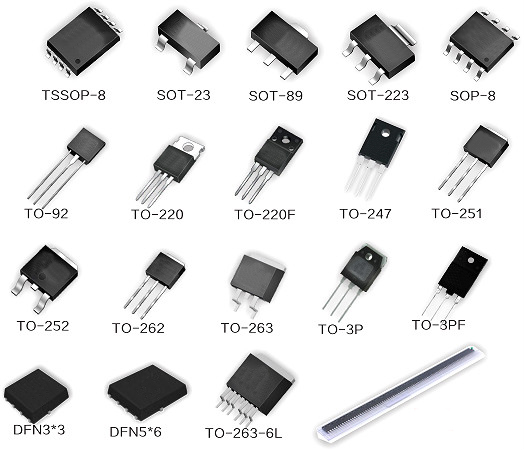

一、MOS管基本結構與工作原理簡述

MOS管，全稱金屬氧化物半導體場效應晶體管，憑借絕緣柵結構獨樹一幟。它集源極（S）、漏極（D）、柵極（G）和襯底（B）于一身，通過柵極電壓的微妙變化，精準調控源極與漏極間通道電阻，進而掌控電流流向。一旦柵極電壓觸及閾值，通道電阻斷崖式下跌，導電通道瞬間洞開，電流洶涌而過，實現電流通斷的高效轉換。

二、MOS管尖峰現象成因深挖

（一）電感效應“推波助瀾”

MOS管電路中，導線、元件自帶的電感屬性難掩其蹤。開關瞬間，電流猶如脫韁野馬般突變，電感壓降（L*di/dt）應運而生，疊加于漏極電壓之上，電壓尖峰就此成型。尤其在MOS管高頻高速開關場景下，電流變化率（di/dt）飆升，電感壓降“水漲船高”，電壓尖峰愈發尖銳，對電路穩定構成實質性威脅。

（二）寄生電容效應“興風作浪”

MOS管源極與漏極間的寄生電容，宛如一顆“不定時炸彈”。開關之際，它迅速充放電，攪動電壓波動。MOS管關斷轉導通剎那，漏極電位急墜，寄生電容放電如山洪暴發，漏極-源極（C_DS）間尖峰電壓驟起；反之，導通轉關斷時，寄生電容充電過程同樣催生電壓尖峰，給電路平添幾分“火藥味”。

（三）柵源寄生電容效應“暗中作祟”

MOS管內部柵源寄生電容，雖體積小巧，卻能量不容小覷。MOS管關斷瞬間，柵源寄生電容電荷釋放，電壓尖峰悄然而生，雖幅值有限，但在特定精密電路中，足以引發連鎖不良反應，影響電路精密運作。

（四）制造工藝與材料因素“火上澆油”

MOS管制造工藝細節，諸如氧化層厚度、摻雜濃度等參數的微妙差異，都會左右其開關速度與通道電阻，間接為電壓尖峰“推波助瀾”。不同材料打造的MOS管，性能參差不齊，尖峰特性也大相徑庭，選材不慎，尖峰問題便如影隨形。

三、MOS管尖峰影響與消解之道

MOS管尖峰對電路的“破壞力”波及多處：輕則擊穿電路中薄弱元件，重則撼動電路穩定性根基，致使功耗異常攀升。為將尖峰危害扼殺于萌芽，以下解決方案可多管齊下：

（一）電路設計“精雕細琢”

從電路設計源頭著手，低電感元件與導線精心選配，寄生電容“瘦身”處理，全方位削弱電感效應與寄生電容效應的破壞力。例如，電路布局時，縮短導線長度、加粗導線線徑，選用低電感電容、電感等元件，降低寄生電感與寄生電容值；同時，優化元件擺放位置，減少寄生電容耦合路徑，從根源上減少尖峰產生幾率。

（二）并聯電阻電容“雙管齊下”

在MOS管源極與漏極間并聯電阻、電容，猶如為電路添置“緩沖衛士”。并聯電阻與電容協同作業，吸納釋放部分電荷能量，電感壓降與寄生電容充放電引發的電壓尖峰被有效“中和”。以并聯RC吸收電路為例，電阻取值在幾十歐姆至幾百歐姆間，電容容量在幾百皮法至幾千皮法范圍，合理搭配可大幅削減尖峰幅值，守護電路安穩。

（三）高性能MOS管“優中選優”

挑選MOS管時，低閾值電壓、高開關速度等特性成“硬通貨”。這類高性能MOS管，開關過渡更迅速，尖峰滋生土壤被壓縮，尖峰幅值、頻率雙雙下滑。比如，在高頻開關電源設計中，選用開關速度超50kHz、閾值電壓低于3V的MOS管，較普通型號尖峰強度減弱30%以上，電路可靠性顯著上揚。

（四）緩沖電路“保駕護航”

于MOS管兩端嵌入緩沖電路，好似為電路披上“防護鎧甲”。緩沖電路原理與并聯電阻電容類似，卻更具針對性，能精準吸收釋放電荷能量，電感壓降、寄生電容充放電沖擊被輕松化解。像在電機驅動電路里，緩沖電路可吸納電機反向電動勢引發的尖峰，確保MOS管安全運行，電機運轉平穩無憂。

四、結語

MOS管尖峰現象成因錯綜復雜，電感效應、寄生電容效應、柵源寄生電容效應以及制造工藝與材料因素等交織纏繞。應對尖峰挑戰，優化電路設計、并聯電阻電容、選用高性能MOS管、采用緩沖電路等策略多管齊下，方能有效馴服尖峰“野馬”，為電路穩定、設備長效運行筑牢防線，護航電子設備在各領域穩健前行。
