在現代電子控制領域，MOS（金屬氧化物半導體場效應晶體管）作為關鍵的開關器件，廣泛應用于各種控制器電路中。深入理解MOS在不同工作狀態下的特性以及損耗機制，對于優化電路設計、提高系統可靠性和效率具有重要意義。
一、MOS的工作狀態與損耗分析
MOS在控制器電路中的工作狀態主要包括開通過程、導通狀態、關斷過程和截止?fàn)顟B(tài)。與這些狀態相對應的損耗類型有開關損耗、導通損耗、截止損耗以及雪崩能量損耗。
（一）開關損耗
開關損耗發生在MOS從截止到導通（開通過程）以及從導通到截止（關斷過程）的過渡階段。在這些過程中，MOS同時承受較高的電壓和電流，導致能量損耗。開關損耗通常大于導通損耗，尤其是在高頻開關應用中，開關損耗對MOS的發熱和壽命影響更為顯著。
（二）導通損耗
導通損耗是MOS在導通狀態下由于導通電阻（Rds(on)）引起的功率損耗。當MOS完全導通時，電流通過導通電阻產生熱能，導致芯片溫度升高。導通損耗的大小與導通電阻和通過的電流成正比。
（三）截止損耗
截止損耗主要是由MOS在截止?fàn)顟B(tài)下的漏電流引起的，通常可以忽略不計，因?yàn)槁╇娏飨鄬?duì)較小，對整體功耗的影響不大。
（四）雪崩能量損耗
在某些情況下，MOS可能會承受超過其額定電壓的瞬態過壓，導致雪崩擊穿。雖然MOS具有一定的雪崩耐受能力，但頻繁的雪崩事件會累積損傷，最終可能導致器件失效。雪崩能量損耗需要在設計中予以考慮，以確保MOS在異常條件下的可靠性。
二、MOS損壞的主要原因
（一）過流損壞
持續的大電流或瞬間超大電流會導致MOS的結溫過高，超過其最大允許結溫，使芯片燒毀。過流情況可能由于負載短路、電機啟動電流過大等原因引起。
（二）過壓損壞
源漏過壓擊穿和源柵極過壓擊穿是MOS過壓損壞的兩種常見形式。過壓可能來源于外部電源波動、感應電壓或電路中的其他部分故障。
（三）靜電損壞
CMOS電路對靜電非常敏感，靜電放電產生的高電壓可能擊穿MOS的柵極氧化層，導致器件永久性損壞。在生產、組裝和維修過程中，必須采取防靜電措施。
三、MOS的開關原理與米勒效應
MOS是電壓驅動型器件，通過在柵極和源極之間施加適當?shù)碾妷簛砜刂圃礃O和漏極之間的導通狀態。MOS的內阻，即導通電阻，決定了其能夠承受的最大導通電流，內阻越小，承受電流的能力越強，因?yàn)榘l(fā)熱較少。
然而，MOS的開關過程并非瞬時完成，其柵極、源極和漏極之間存在等效電容，這些電容相互影響，形成了復雜的開關動態。特別是柵極和漏極之間的米勒電容（Cgd），在開關過程中起著關鍵作用。
（一）米勒平臺與米勒振蕩
在MOS的開通過程中，柵極電壓需要先給柵極-源極電容（Cgs）充電，達到一定平臺后，再給米勒電容（Cgd）充電。這一階段稱為米勒平臺。由于米勒電容的存在，柵極電壓在米勒平臺期間幾乎停滯不前，導致源極和漏極之間的電壓變化迅速，內部電容充放電產生電流脈沖。這些電流脈沖與寄生電感相互作用，可能引發米勒振蕩，影響MOS的開關特性和穩定性。
（二）米勒振蕩的危害
米勒振蕩不僅會導致MOS的發熱增加，還可能引起上下橋臂的誤導通，形成短路，損壞器件。因此，在驅動電路設計中，需要采取措施抑制米勒振蕩，如在柵極回路中增加電容，減緩MOS管的導通速度，但這也需要權衡開關損耗的增加。
四、MOS的選型策略
（一）柵極電荷（Qgs、Qgd）
柵極電荷是MOS選型中的重要參數。Qgs是指柵極從0V充電到對應電流米勒平臺時總充入的電荷，主要與柵極-源極電容（Cgs）相關。Qgd是指整個米勒平臺的總充電電荷，與米勒電容（Cgd）相關。較小的Qgs和Qgd值有助于MOS快速通過開關區間，減少發熱。
（二）導通內阻（Rds(on)）
導通內阻決定了MOS在導通狀態下的損耗。在耐壓一定的情況下，導通內阻越低越好。但需要注意的是，不同廠家的測試條件可能不同，實際應用中應結合具體的工作電流和溫度條件進行評估。
（三）綜合考慮

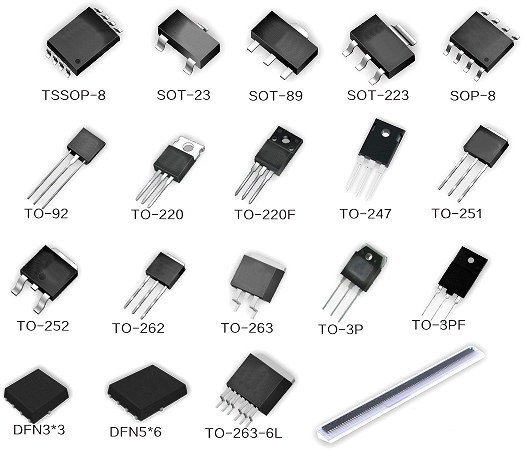

在選型時，應綜合考慮Qgs、Qgd和Rds(on)等參數，選擇既能快速開關又具有低導通損耗的MOS管。同時，還要關注MOS的耐壓等級、電流承載能力以及封裝形式等，以滿足電路的具體需求。
五、實際應用案例與設計建議
以型號stp75nf75為例，其Qgs為27nC，Qgd為47nC。在開關過程中，主要發熱區間集中在Vgs超過閾值電壓到米勒平臺結束的階段。選擇總電荷較小的管子可以縮短發熱區間，降低總發熱量。
（一）高壓控制器設計
高壓控制器中，開關損耗與電池端電壓成正比。為了防止MOS燒毀，可以采取降低限流值或降低電池電壓的措施，減少開關過程中的發熱。
（二）布線與驅動電路設計
設計師在布線時，應優化驅動電路和主回路的布局，減少寄生電感和電容的影響，抑制米勒振蕩。通常，開通過程應控制在1us以內，以找到開關速度與損耗之間的平衡點。
六、總結
MOS在控制器電路中的應用涉及復雜的工作狀態和損耗機制。通過深入理解MOS的開關原理、損耗來源以及損壞原因，結合合理的選型策略和電路設計，可以有效提高控制器電路的性能和可靠性。在實際應用中，應綜合考慮各種因素，選擇最適合的MOS管，確保系統在高效、穩定的狀態下運行。
