在電子電路設計中，整流電路扮演著將交流電轉換為直流電的關鍵角色。然而，整流后的電壓往往伴有紋波，為獲取穩定的直流電源，濾波處理不可或缺。半波整流與全波整流是常見的兩種整流方式，經濾波后，它們的輸出電壓特性各有差異。
一、整流原理：半波與全波的區別
（一）半波整流
半波整流電路借助單個二極管的單向?qū)щ娦裕瑑H讓交流電的正半周通過，負半周則被阻斷。輸出電壓僅含正半周，波動大且平均值低，供電質量欠佳。
（二）全波整流
全波整流效率更高，能利用交流信號的完整周期。中心抽頭變壓器全波整流電路中，兩個二極管分別處理正、負半周，負半周時翻轉極性使輸出電壓恒為正。橋式整流電路則用四個二極管，在無需中心抽頭變壓器的情況下實現全波整流，提升了電路適用性和效率。
二、濾波效果：不同整流方式的電壓輸出特性
整流后雖獲得單向電流，但含較大紋波，需加濾波電路降紋波、穩電壓。電容器是最常見的濾波元件，高電壓時儲電，低電壓時放電，填補電壓間隙，使輸出更平滑。
（一）半波整流濾波效果
半波整流僅用正半周，濾波后電壓仍受較大影響。濾波電容雖能平滑電壓，但因負半周無電能輸入，電容放電時間長，輸出電壓跌落明顯，紋波大，直流電壓平均值低，濾波后供電質量仍不理想。
（二）全波整流濾波效果
全波整流利用完整信號，頻率是原交流信號兩倍，電容放電間隔短，輸出電壓跌落小，濾波效果穩定。相同濾波條件下，輸出電壓更平穩，紋波小，接近純直流，適用于高電源質量要求場景。
三、濾波后電壓對比：半波與全波的優劣
（一）輸出電壓穩定性
全波整流濾波后輸出電壓更穩定，波形更接近純直流，而半波整流濾波后波動仍較大。
（二）紋波電壓大小
半波整流濾波后紋波電壓大，全波整流濾波后紋波小，合理配置濾波電容可使全波整流紋波達極低水平。
（三）電壓平均值
全波整流輸出電壓平均值高，約是半波整流的兩倍，在相同負載下能提供更高功率輸出。
（四）濾波電容需求
半波整流紋波大，要達到相同平滑效果需更大濾波電容，而全波整流紋波小，所需電容值相對較小。
四、整流方式選擇：依據電路需求決策
實際應用中，整流方式的選擇取決于電路需求。
（一）半波整流適用場景
半波整流適用于簡單、低功耗電路，如小型傳感器、非關鍵性電源應用等，其電路結構簡單、成本低，但效率低、供電質量差。
（二）全波整流適用場景
全波整流適用于對電壓穩定性要求高的場合，如音頻設備、電源適配器、通信電路等，效率高、輸出穩定，因而在多數電子設備電源設計中更受青睞。
五、結論
半波整流與全波整流濾波后的輸出電壓差異顯著。全波整流利用完整交流周期，濾波后電壓穩定、紋波小；半波整流濾波后電壓波動大。全波整流在效率和電源質量上優勢明顯，是多數應用場景的更優選擇。

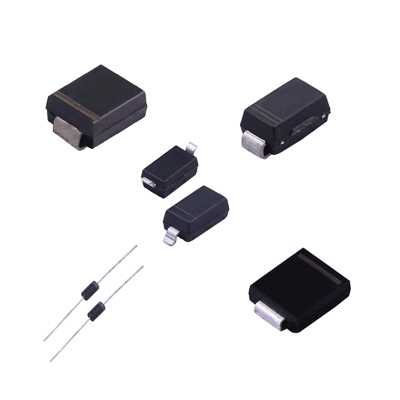

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
