在電力電子領域，橋式整流電路作為一種廣泛應用的全波整流器，憑借其將交流電高效轉換為直流電的能力，成為眾多電源系統設計中的關鍵組成部分。本文將深入探討橋式整流電路的優勢與局限性，為工程師在實際應用中提供全面的參考。
一、橋式整流電路的優勢
1.1 平滑的直流輸出

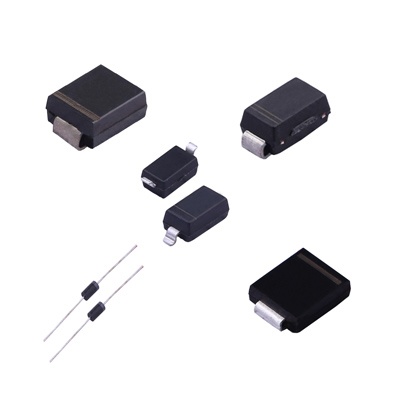

橋式整流電路通過四個二極管的巧妙橋式連接，能夠充分利用交流輸入信號的兩個半周期，實現全波整流。這種設計顯著降低了輸出信號中的紋波幅度，使得輸出的直流電更加平穩。與僅利用單一半周期的半波整流器相比，橋式整流器的紋波幅度大幅減小，紋波頻率提高至輸入信號頻率的兩倍。這一特性使其在對紋波敏感的應用中表現出色，如高精度電源供應和專業音響設備等領域。
1.2 高效的能量轉換
橋式整流器的整流效率較高，因為它全面利用了交流輸入信號的兩個半周期。與半波整流器相比，橋式整流器顯著提高了能量轉換率，減少了整流過程中的能量損失。其效率與中心抽頭全波整流器相當，是一種更加高效的整流解決方案，尤其適用于對能效要求較高的應用場景。
1.3 降低的功率損耗
在半波整流電路中，由于僅能使用輸入信號的一個半周期，功率損耗較大。而橋式整流電路在每個周期內都有二極管導通，能夠有效減少功率損失。盡管每個導通的二極管會產生約0.7V的壓降，但橋式整流電路的整體結構能夠在整個周期內工作，從而減少了功率損耗，提升了系統的能效。
二、橋式整流電路的局限性
2.1 二極管壓降導致的能量損耗
盡管橋式整流器在整流過程中具有較高的效率，但每個二極管的導通仍會產生一個固定的壓降（通常為0.7V）。在大電流應用中，這種壓降可能導致較大的能量損耗。尤其在高電流或高功率的場合下，二極管的壓降會直接影響到整個系統的性能。因此，盡管橋式整流器相較于半波整流器更加高效，但能量損耗問題依然不可忽視。
2.2 散熱挑戰
由于二極管在工作時會產生熱量，尤其在大功率應用中，這種熱量的積累可能導致設備過熱。為了確保橋式整流電路的穩定運行，可能需要額外的散熱措施，例如散熱片或強制風冷系統。否則，過多的熱量會導致二極管損壞，進而影響整流電路的正常工作。對于高功率應用來說，散熱設計是一個不可忽視的問題。
2.3 反向電壓敏感性
橋式整流電路中的二極管需要承受較高的反向電壓。如果反向電壓超過二極管的峰值反向電壓（PIV）額定值，二極管可能會損壞。為了避免這種情況，必須選擇具有適當PIV額定值的二極管。這對于設計橋式整流電路時非常重要，尤其在需要處理高電壓和高頻率的應用中，反向電壓問題更加顯著。
2.4 脈動電流與濾波需求
盡管橋式整流器能提供較為平穩的直流電壓輸出，但其輸出仍然包含脈動成分。特別是當沒有加裝濾波電容時，直流輸出可能會存在較大的脈動電流，這可能會影響某些敏感設備的穩定運行。為了消除脈動電流，通常需要在電路中加入濾波器或電容器，以平滑輸出信號，從而滿足特定應用對直流電壓的要求。
2.5 頻率響應限制
在高頻應用中，普通二極管的開關速度可能無法滿足高頻輸入信號的需求。二極管的切換速度較慢，可能導致整流過程中的效率下降，甚至引發信號失真。這種問題在高頻率和大電流應用中尤為突出，因此，在這些場合下，可能需要選用高速二極管或考慮其他整流方案。
三、總結
橋式整流電路因其簡單的設計、較高的效率和較低的紋波輸出，成為了電源電路中非常重要的一種整流方案。它不僅能夠高效地將交流電轉換為直流電，而且具有較低的功率損耗和較好的電氣性能。然而，橋式整流電路在一些高功率、大電流及高頻應用中仍然存在一定的局限性，如能量損耗、散熱問題和反向電壓敏感性等。因此，在設計時需要根據實際應用的需求，選擇合適的元件并采取適當?shù)纳岷蜑V波措施，以優化其性能。通過合理的設計和元件選型，可以充分發揮橋式整流電路的優勢，滿足不同應用場景下的電源需求。
