電解電容正負極判斷,電解電容正負極區分介紹
一、引言

電解電容作為一種關鍵的電子元件，在各類電路設計中廣泛應用。由于其具有明顯的正負極之分，在安裝和替換過程中，準確區分正負極對于保障電路正常運行和元件壽命至關重要。本文將全面深入地闡述多種鑒別電解電容正負極的方法，助力工程技術人員和電子愛好者精準判斷，避免因極性接反導致的元件損壞與電路故障。

二、外觀標識識別法

極性符號標識 ：眾多電解電容會在正極一側明確標注 “+” 號，或者在負極一側標出 “-” 號。當電容表面存在這類直觀的極性標識時，可直接依據標識判斷正負極，確保連接正確性。這是最為直接且簡便的判斷方式，一旦發現標識，應優先以此為依據進行極性確認。

套管特殊標記 ：部分電解電容套管上會有白色銀邊以及 “一字” 短橫線標識。需明確的是，套管上具有一字標識的一側端引腳對應電容負極，而另一側端引腳則為正極。在實際觀察時，要仔細辨別套管的色澤與標記細節，避免因視覺誤差造成誤判。

引腳長度差異 ：通常情況下，新的電解電容正極引腳會設計得比負極引腳長一些。這一特點可作為判斷正負極的輔助依據，尤其是在缺乏其他明確標識時。不過，需要注意的是，經過多次安裝或拆卸的電容，引腳長度可能會因彎折等因素發生改變，此時則不能單憑引腳長度來確定極性。

三、外形特征觀察法

螺栓電解電容 ：對于螺栓電解電容而言，若電容套管白色銀邊兩側有 “+” 標識，則標有 “+” 的端口對應正極，另一端口則為負極；倘若電容套管白色銀邊處有一字標識，則一字標識側為負極，另一端口相應地為正極。在實際檢測過程中，要仔細查看銀邊與標識的組合情況，綜合判斷正負極位置。

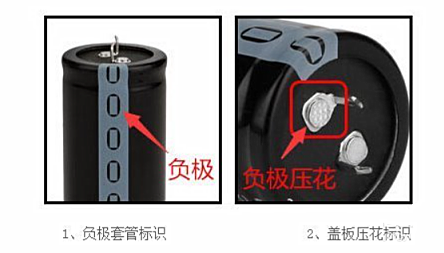

焊片鋁電解電容（牛角電容） ：目前，所有焊片鋁電解電容廠商均采用 “負極標識” 方式，即套管上標有 “-” 號的焊針對應電容負極。此外，在蓋板上也有區分正負極的設計。大部分廠家會采用負極 “壓花” 處理來標識負極，當然，也有部分廠家直接在鉚釘上印出 “+”“-” 標志，進一步方便用戶識別。

片式鋁電解電容（貼片鋁電解電容） ：片式鋁電解電容由于沒有套管，其在鋁殼底部印有詳細的電容參數信息，包括容量、電壓以及正負極標識等內容。特別地，印有半邊黑色標記的一側為電容負極。在進行貼片操作前，務必仔細查看底部的標識信息，確保正確安裝。

四、電學性能測試法

萬用表測試 ：可利用萬用表的電阻擋或電容擋來進行電解電容正負極的測試。將萬用表的正極表筆連接到電容的一個引腳，負極表筆連接到另一個引腳，觀察萬用表的指針偏轉或數字顯示變化。若萬用表指針逐漸向右偏轉，或數字顯示數值逐漸增大，表明萬用表正極表筆所接引腳為電容正極。這是因為當正極表筆接電容正極時，電容開始充電，電流方向與萬用表內部電流方向一致，導致測量值呈現上升趨勢；反之，若萬用表指針向左偏轉或數字顯示數值逐漸減小，則正極表筆所接引腳為電容負極。

電容測試儀檢測 ：專業的電容測試儀同樣可用于判斷電解電容正負極。將測試儀的正極輸出端連接電容一端，負極輸出端連接電容另一端，通過觀察測試儀顯示屏上呈現的電容值變化來確定正負極。當電容正接時，測試儀顯示的電容值會穩定在正常范圍內；而當電容反接時，電容值可能會顯示為零或超出測量范圍，這是因為電容反接時內部結構無法正常形成有效的電場存儲電荷，導致測量結果異常。在使用電容測試儀時，需嚴格按照儀器的操作說明進行操作，確保測試結果的準確性和可靠性。

五、實際應用案例與注意事項

應用案例 ：在電源電路設計中，電解電容常用于濾波環節。若誤將電容極性接反，通電瞬間電容可能會發生鼓包、漏液甚至爆炸等現象，嚴重?fù)p壞電源電路及其他關聯元件。例如，在一款開關電源中，輸入端的電解電容負責對整流后的脈動直流電進行濾波。正確的極性連接能夠有效降低紋波電壓，提高電源輸出的穩定性與可靠性。而若電容極性錯誤，不僅濾波效果大打折扣，還可能引發電源噪聲增大、輸出電壓波動等問題，甚至危及整個電路系統的安全運行。通過運用上述多種正負極判斷方法，可確保電容正確接入電路，保障電源電路的正常功能與穩定性。

注意事項 ：在實際操作過程中，首先要確保使用的測試儀器性能良好、校準準確，否則可能導致錯誤的測試結果，進而引發誤判。其次，在觀察電容外觀標識與外形特征時，需在良好的照明環境下進行，避免因光線不足而看錯標識或誤判外形特征。此外，對于一些老舊或損壞的電解電容，其外觀標識可能已經模糊不清，外形特征也可能因外力作用而發生改變，此時應結合多種方法進行綜合判斷，必要時可查閱電容的 datasheet 或咨詢相關專業人士，以獲取準確的電容參數與極性信息，確保正確識別電解電容的正負極。
